一、系統概述
隨著電子工業的飛速發展，對電子設備和元器件的品質提出了越來越高的要求。這樣在生產電子設備的前期，對員工的靜電測試就顯得尤為重要，同時又要實現員工身份的自動識別。靜電測試人員識別管理系統正好滿足這一需求。
該系統集計算機技術、網絡通訊技術、ESD技術、自動控制技術和感應卡技術于一體，實現員工身份自動識別和靜電測試快速通過。適合研究所、實驗室、工廠等重要場合的通道口靜電測試管制。
二、系統需求分析
該系統需求分以下三種情況：
①卡驗證合法后，員工才能通過三棍閘。要求在即時記錄里顯示卡片驗證合法或者不合法的記錄，以及員工通過三棍閘的記錄；
②當卡合法和腳的靜電測試通過后，員工才能通過三棍閘。要求在即時記錄里顯示卡片驗證合法或者不合法的記錄，腳的靜電測試通過或者沒有通過的記錄，以及員工通過三棍閘的記錄；
③當卡合法以及手和腳的靜電測試都通過后，員工才能通過三棍閘。要求在即時記錄里顯示卡片驗證合法或者不合法的記錄，手的靜電測試通過或者沒有通過的記錄，腳的靜電測試通過或者沒有通過的記錄，以及員工通過三棍閘的記錄。
三、系統組成
系統由靜電測試人員識別管理軟件、可編程邏輯控制器、門端控制器、讀卡器、輥軋機（翼閘）、靜電測試儀、紅外探頭和485轉換器等組成 。
1.靜電測試人員識別管理軟件：用于添加員工資料、發卡、分配員工的權限、并實時顯示員工靜電測試及通過三棍閘的情況等,查詢相關人員通過通道情況。
2.可編程邏輯控制器：可編程邏輯控制器是整個系統的‘心臟’。它不僅實現了員工身份的自動識別，還完成與靜電測試儀的系統聯動。當卡片合法且靜電測試通過后，可編程邏輯控制器上的繼電器動作，驅動道閘，讓員工通過。可編程邏輯控制器采用32位ARM9芯片和嵌入Linux操作系統開發而成，集成了PLC功能，該控制器具有一個與計算機通訊的485接口和一個TCP/IP網絡接口，可存儲10萬張卡片和10萬條記錄。通過SKDC門端控制器，可實現與所有Smartkey讀卡器，包括按鍵讀卡器和指紋讀卡器的通訊。
3.門端控制器：門端控制器是可編程邏輯控制器和讀卡器連接的橋梁，負責將讀卡器讀到的卡號準確無誤地上傳給可編程邏輯控制器。
4.讀卡器：用于讀取非接觸式感應卡的序列號。
5.三棍閘：通道口管理設備，當員工身份合法和靜電測試通過后，道閘開啟，允許員工通過；否則無法通過。
6.靜電測試儀：用于測試員工手和腳靜電值的儀器。
7.紅外探頭：用于探測員工是否通過三棍閘。
8.485轉換器：可編程邏輯控制器可直接通過TCP/IP與計算機連接。當控制器與計算機通過485總線通訊時，需在計算機端增加一個485轉換器，以便將485信號轉換為232信號，再進入計算機串口。
系統網絡圖顯示了可編程邏輯控制器與靜電測試儀、讀卡器、三滾閘和紅外探頭的連接方式。
系統設置了八種檢測項以及進入方式：
1、 當測試儀測試靜電鞋和靜電手腕帶都OK時，進入門自動打開，允許進入
2、 當測試儀測試靜電鞋OK時，進入門自動打開，允許進入（靜電鞋的檢測左腳）
3、 當測試儀測試靜電鞋OK時，進入門自動打開，允許進入（靜電鞋的檢測右腳）
4、 當測試儀測試靜電手腕帶OK時，進入門自動打開，允許進入
5、 當測試儀測試靜電手腕帶OK時，靜電鞋的檢測左腳OK時，進入門自動打開，允許進入
6、 當測試儀測試靜電手腕帶OK時，靜電鞋的檢測右腳OK時，進入門自動打開，允許進入
7、 當測試儀遇到貴賓免測卡時，進入門自動打開，允許進入
8、 當測試儀遇到內部管理人員免測卡時，進入門自動打開，允許進入
上面的八種進入方式，對應的設置了八種類型的卡：
第一種 測試靜電鞋和手腕帶 測鞋和手腕帶/1類卡
第二種 只需測試靜電鞋左腳 測鞋/2類卡
第三種 只需測試靜電鞋右腳 測鞋/3類卡
第四種 只需測試手腕帶 測手腕帶/4類卡
第五種 測試手腕帶+左腳 測手腕帶+左腳 /5類卡
第六種 測試手腕帶+右腳 測手腕帶+右腳 /6類卡
第七種 外來貴賓 貴賓/7類卡
第八種 內部管理人員 管理專卡/8類卡
可根據不同的測試要求設置不同的測試卡權限。

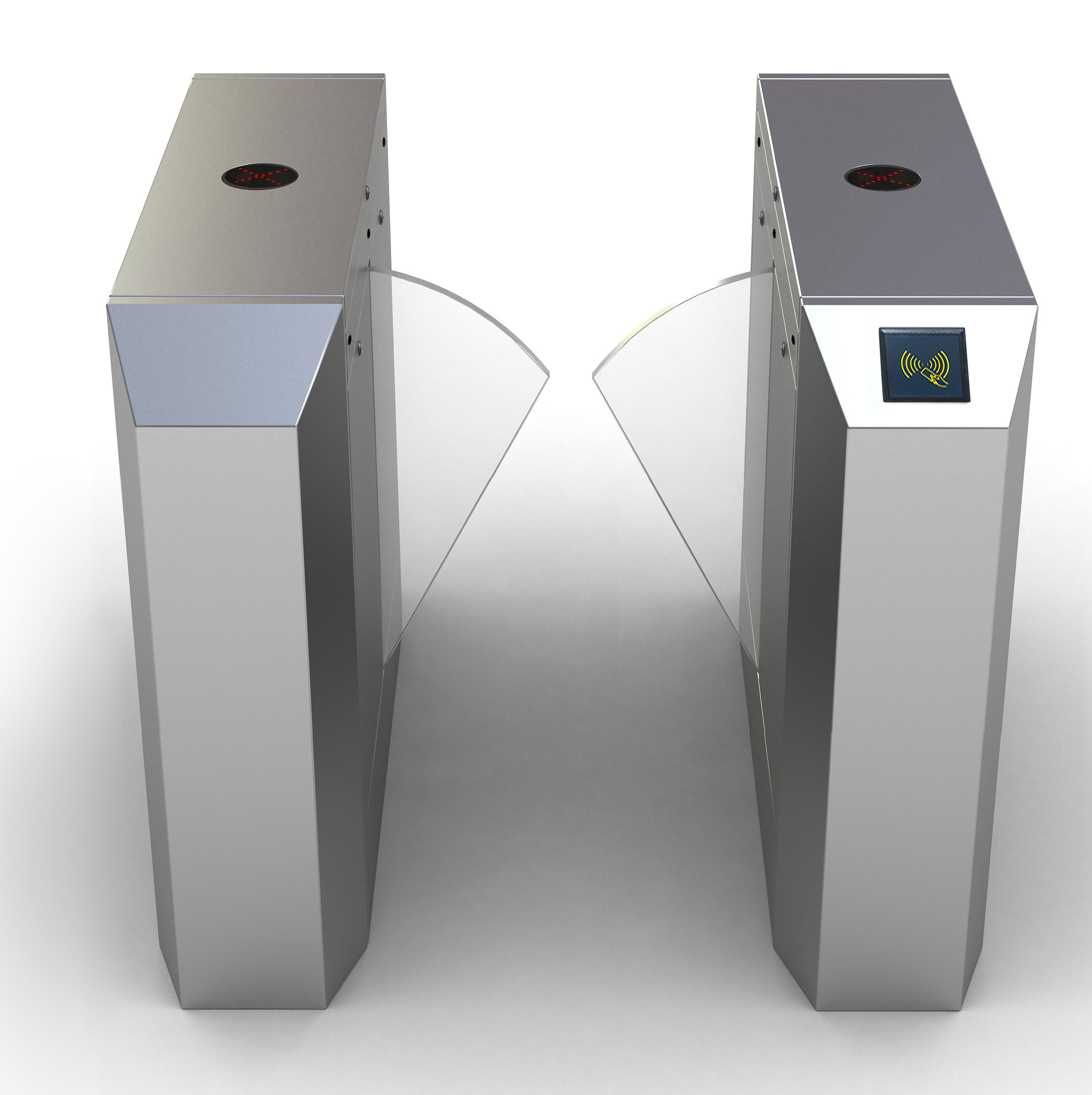

橋式斜角翼閘:
產品參數：
1. 型號： XN211
2. 尺寸： 1200長*300寬*1000高（MM）
3. 單翼寬度：260MM
4. 最大通道：600MM (建議570MM為佳)
5. 重量： 80KG
6. 材料工藝：304號不銹鋼精加工定制
7. 輸入電壓：AC220±10V,50HZ
8. 驅動電機：直流電機 50W/24V
9. 電機使用壽命：500萬次以上
10. 電機轉速： 1800轉/分
通行速度： 30-40人/分鐘
11. 開關速度： 0.6-2秒可調
12. 工作環境：室內、室外（建議搭雨棚）
適應溫度：溫度：-40℃—— 80℃
適應濕度：濕度：5％—— 90％
