(1).廠房建筑物的避雷針一般與建筑物鋼筋混凝土焊接在一起妥善接地,當雷擊發生時,接地點乃至整個大樓的地面都將成為高壓大電流的泄放點,一般認為在泄放接地點20M范圍內都會有"跨步電壓"產生,即在此范圍內不再是理想零電位.另外,三相供電的零線由于不可能絕對平衡而也會有不平衡電流產生并流入零線的接地點,故防靜電地線的埋設點應距建筑物和設備地10M以外.

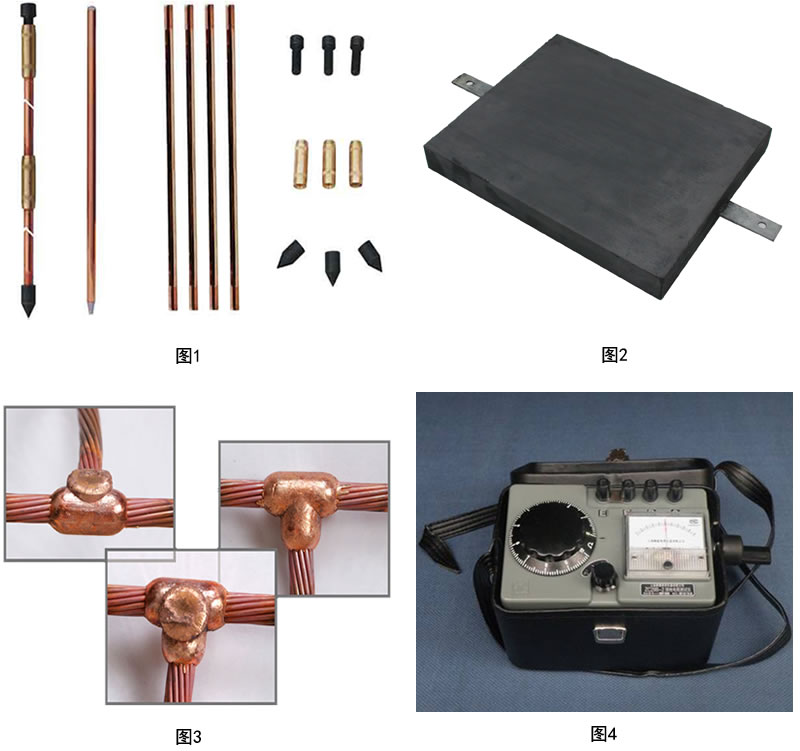

(2).埋設方法:為保證接地的可靠,致少應有三點以上接地,即每隔3-5m挖深0.5m以上坑,將2m以上銅包鋼垂直接地極（見圖1）打入坑內(銅包鋼屬于新型復合材料，其材料內部是鋼芯，外部是銅，兼有純銅接地材料良好的導電性（集膚效應），耐腐蝕性和鋼材料的硬度，拉力與韌性，同時具有成本比純銅接地材料低廉等優勢),垂直接地極之間加入降阻模塊(見圖2)已達到和地面的充分接觸，再用70㎡絞線將這三處焊接在一起（見圖3）,用16ｍ㎡絕緣銅芯線焊上引入室內為干線.
(3).坑內施以適量降阻劑,以增加土壤導電性,填埋后用接地電阻測試儀（見圖4）測量,接地電阻應<4Ω.且每年至少測試一次。
2. 防靜電地線的鋪設和測試:
(1).防靜電地線全部使用6ｍ㎡多股銅芯絕緣線,每樓層或適當區段用銅排或40A以上開關,閘刀與主干線相連,以利檢查維修.
(2).防靜電地線纜應與設備外殼,工作臺鐵架,工作燈架等良好絕緣,防止短路,搭連或破皮連接.
(3).于分段銅排或開關的"干線端",另鋪一條檢查線.(1.5~2ｍ㎡即可),每車間設2~3檢查點,固定好,標識清楚.
(4).測量:使用指針式萬用表,電阻檔.
a).各防靜電測試點與防靜電地線間電阻5~15Ω,理想應為0Ω.但實際測得為2ｍ㎡導線從測試點到總結點電阻+6ｍ㎡,導線從總結點到被測點電阻之和,這一值約5-15Ω且基本不變,如測量結果趨于無窮大,是為防靜電地線或測量線有一條斷線,應及時修好.
b).防靜電地與設備地間電阻,這一阻值為防靜電地線本身線阻+設備地線本身線阻+兩地線間地電阻組成.但兩接地線間由于地面干濕程度,地電流影響等十分復雜,尤其地電流,每時每刻大小方向頻率等都在變,且主要決定測量結果,故只能用指針表測量,且其值從十幾歐到幾百K都算正常,僅說明兩地間未短路也未開路即可.

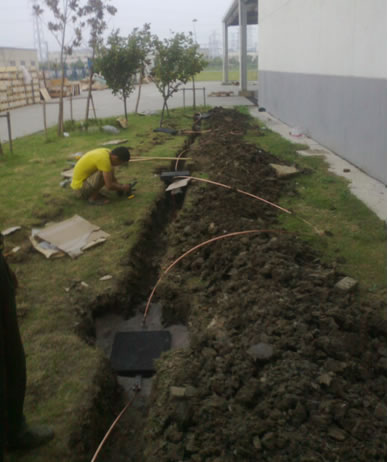

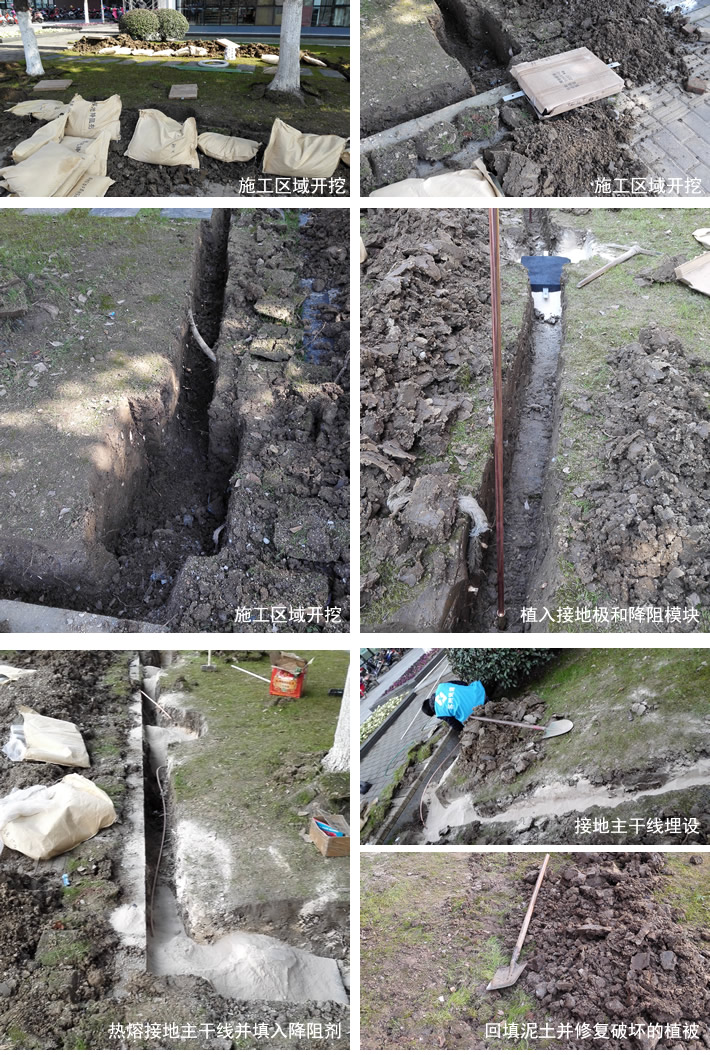

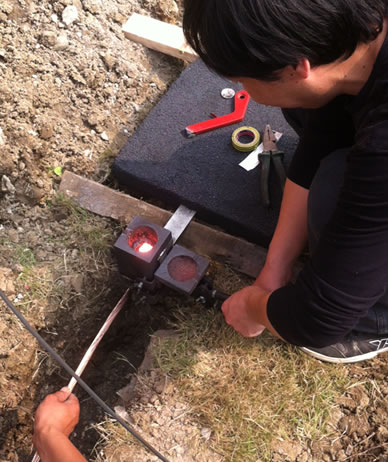

現場施工圖：
靜電接地安裝基本要求
1、 靜電接地極用3m×φ20㎜銅包棒
2、 靜電接地極垂直埋入深度不得低于地表面3m；量及布置：不少于三條，間距3-5米，呈“一”字排列，四周填充降阻劑，表層覆蓋0.5米厚回填土保護層。
3、 接地干線材料選擇：70平方銅包鋼軟線；連接：釬焊接在一起，再用16ｍ㎡絕緣多股銅芯線焊上引入室內為干線；
4、 靜電接地安裝完畢后，必須進行測試，接地阻值應<4Ω；
5、 靜電接地極引出線包覆在PVC管中就近引到室內后，其端頭用銅質端子鉚接，再用銅螺栓固定到專用靜電接線柜中，以作室內防靜電干線。最后再用接地電阻測試儀測量,接地電阻應<6Ω；
6、 靜電接地極與引出線連接必須使用焊接或壓接的方法；
7、 用作靜電接地的材料或零件，安裝前不得涂漆。導電接觸面必須除氧化，緊密連接。
8、 靜電接地線所有連接點的接觸電阻值不得高于0.03Ω
銅包鋼介紹：
鍍銅接地棒應用于接地裝置，最早起源于美國，銅鍍鋼接地棒是用特殊的電鑄技術將99.9%的純銅均勻覆蓋到低碳鋼芯上，使銅與鋼芯完全分子結合，由于其導電性能好，耐腐蝕性強，抗拉強度大，價格低廉等優點得以廣泛應用，并相繼得到美國電氣和電子工程學會（IEEE）標準、英國BS標準和國際電工委員會IEC標準的認可。上世紀八十年代進入我國，相繼得到中國石化、中國石油、國家電力等公司的認可，并逐步得以推廣使用。近幾年來，我國石化、電力、通信等系統企業由于接地裝置故障而導致得事故日漸增多，接地裝置的可靠性、穩定性及使用壽命被引起廣泛重視，因而用電鑄銅覆鋼材料替代傳統熱鍍鋅鋼，用熱熔焊接來替代傳統電焊連接來建造接地裝置已逐步普及應用。
