PGM300激光粉塵檢測儀

激光粉塵檢測儀產品使用說明書

注意事項

①按鍵說明：
儀器顯示下方共設7個按鍵：上、下、Back (返回)、OK(確定)、run/stop、 PGM300激光粉塵檢測儀_ESD防靜電門禁系統

電源、打印
三個操作界面：檢測界面、主菜單界面、參數設置界面

	檢測界面	主菜單界面	參數設置界面
上鍵	無	上移	上移/數值加
下鍵	無	下移	下移/數值減
返回鍵	無	返回上一級菜單	返回上一級菜單
OK鍵	進入主菜單（長按5秒）	確定進入子菜單	確定/選擇/保存
run/stop鍵	無	無	無
電源鍵	開/關機（長按5秒）	開/關機（長按5秒）	開/關機（長按5秒）
打印鍵	打印即時濃度數據	無	無

②關于粉塵檢測儀使用環境說明
粉塵檢測儀，不能在水泥廠、面粉廠、五金加工廠、煙氣尾氣、建筑工地等高濃度粉塵場所使用，
傳感器會被污染，從而導致失效或精度下降。

特別注意：傳感器受污染導致的檢測精度下降、傳感器失效，不在保修范圍之內。

③關于儀器校準及服務保障
我司承若所有經本公司出廠的檢測儀都會經過相關特定濃度的標準氣體校準，用戶購買本公司產品之后如無特殊情況無需自行進行檢測儀的目標點校準操作，且該操作一定要在專業技術人員的指導下進行。
凡是通過我司或經銷商購買的檢測儀，自購買之日起，產品主機十二個月內予以免費保修，產品配件三個月內予以免費保修。
④關于正常檢測時儀器背光變暗
粉塵檢測儀設定了電量保護程序，當儀器在正常使用30分鐘內無任何操作時，儀器將自動開啟電量保護或者按一下“ PGM300激光粉塵檢測儀_ESD防靜電門禁系統

”鍵，此時儀器背光變暗；儀器背光變暗后按一下“ PGM300激光粉塵檢測儀_ESD防靜電門禁系統

”鍵可重新點亮背光。
⑤關于儀器特殊說明
   粉塵檢測儀目前是針對檢測粉塵氣體。
⑥儀器參數修改說明
   粉塵檢測儀的所有參數都是通過Back、上鍵、下鍵、OK鍵四個按鍵來完成。
1.產品概述
   粉塵檢測儀，是一種可靈活配置多種氣體傳感器的便攜式氣體與粉塵檢測報警儀，同時檢測配備的所有氣體與粉塵濃度，全部采用進口氣體傳感器和微控制器技術，響應速度快、測量精度高、穩定性和重復性好，整機性能居國內領先水平。各項參數用戶可自定義設置，操作簡單人性。儀器內置4000mA大容量聚合物可充電電池，超長待機；采用3.5寸全視角IPS工業彩屏，完美顯示各項技術指標和氣體濃度值。
2.儀器特色
◆ 采用最新半導體納米工藝超低功耗32位微處理器，24位ADC數據采集芯片，測量精度為業內最高水平。
◆ 采用3.5寸全視角IPS工業級彩屏，分辨率為320x480，完美顯示儀器的各項技術指標和氣體濃度值。
◆ PC/L、ug/m3二種濃度單位可自由切換。
◆ 支持PM2.5粉塵粒子傳感器、溫濕度傳感器、其它類型的各種傳感器。
◆ 具有數據存儲功能，可以存儲數據100000組，可在屏幕上直觀查看歷史數據，可導出數據。
◆ 具有數據打印功能，可配微型打印機打印數據。
◆ 具有過壓保護、過充保護、防靜電干擾、防磁場干擾等功能。
◆ 全中文/英文操作菜單，簡單實用。
3.技術參數

檢測氣體：	粉塵顆粒、復合氣體（根據客戶需求任意選配定制）
測量范圍：	參照本說明書后置選型表
粉塵粒子：	可選配PM2.5激光粉塵粒子傳感器（1.0um、2.5um、10um）
檢測方式：	泵吸式，內置強力抽氣泵，可在微負壓環境下工作
檢測精度：	≤±3%	線性誤差：	≤±1%
響應時間：	≤20秒（T90）	零點漂移：	≤±1%（F.S/年）
恢復時間：	≤20秒	重復性：	≤±1%
檢測存儲：	實時檢測、定時檢測可自由設置，可存儲數據100000組

防爆標志：	ExdII CT6（本安型）	殼體材料：	ABS+PC
防護等級：	IP66	工作溫度：	-30 ～ 60℃
工作電源：	4000mA可充電聚合物電池	工作濕度：	≤95%RH，無冷凝結露
尺寸重量：	2208555 mm（L×W×H） 0.5 Kg（儀器凈重）	工作壓力：	-30Kpa ～ 100Kpa
標準配件：	粉塵過濾器、儀器箱、說明書、合格證、USB充電器+數據線、標定罩

4.外形結構

5.操作說明
5.1開機方法
關機狀態下，長按“啟動/關閉”鍵5秒鐘，
儀器液晶背光點亮，蜂鳴器“嘀”一聲，

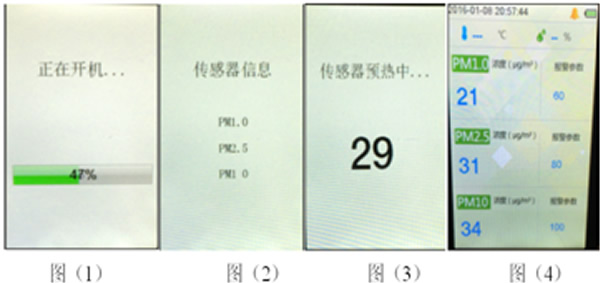

儀器自動開機，開機以后儀器顯示的畫面依次為：
傳感器檢測（圖1）、傳感器信息（圖2）、
傳感器預熱同時氣泵自動開啟（圖3），
倒計時完成后，即進入正常檢測界面（圖4）。
PGM300激光粉塵檢測儀_ESD防靜電門禁系統

5.2關機方法
正常檢測狀態下，長按“啟動/關閉”鍵5秒鐘，儀器顯示關機畫面，
背光關閉，此時檢測儀進入休眠關機狀態。

6.儀器操作界面
6.1儀器檢測界面顯示
當儀器啟動完成后，儀器進入正常檢測界面。
6.2儀器功能菜單說明
長按“OK”鍵5秒，儀器將進入功能主菜單界面如圖7所示，功能主菜單一共包括6個
功能子菜單，分別為：歷史數據、報警設置、時間設置、清除記錄、模式切換、語言選擇。
在功能主菜單界面通過上下按鍵，可移動光標至不同的子菜單，此時短按“OK”鍵可進入
相應子菜單選項、短按返回鍵“back”退回到上一級菜單或檢測界面。
6.2.1歷史數據
可查看、用戶長按5秒“OK”鍵可進入功能菜單，
移動光標至歷史數據子菜單，按“OK”鍵進入 “歷史數據”
查看。
6.2.2報警設置
可查看、可修改，用戶移動光標至報警設置子菜單。
按“OK”鍵進入報警點設置菜單，再次按“OK”
鍵來進行對PM1.0、PM2.5、PM10報警選擇，通過上下鍵來對
報警數值設置
6.2.3時間設置
可查看、可修改，本菜單是用于查看、設定檢測儀的日期和時間，顯示格式為年、月、日、時、分、秒。
6.2.4清除記錄
用戶可自行設置是否清除記錄，數據清除無法恢復，BACK(返回），OK（設置成功）。
6.2.5 模式切換
用戶可自行設置模式切換，不同模式在儀器顯示界面不同；可提供兩種模式自由切換：質量測量模式（ug/m3)、數量測量模式(PC/L)。
6.2.6語言選擇
用戶可自行設置中文、英文，作為操作語言。選擇中文，操作語言將會以全中文模式操作；選擇英文，操作語言將會以全英文模式操作。
7.其他注意事項
◆在使用儀器前，請仔細閱讀產品說明書。
◆嚴禁擅自開機維修或更換零部件。
◆安裝、調試、設置等操作必須由專業人員進行。
◆標定檢查要定期進行，超過有效使用期和有故障的傳感器要及時更換。
◆嚴禁用高于測量量程的氣體沖擊傳感器。
◆防止儀器從高出跌落或受到劇烈震動沖擊。
◆嚴禁在高溫高壓高濕環境下使用，如使用環境濕度較大，需加配過濾除濕裝置。
◆人為損壞不在保修范圍之內。
◆換電池需使用同型號電池，在安全場所進行。
◆進入危險區前，人體應先進行靜電釋放，再攜帶儀器進入現場。
◆充電必須在安全場所進行，并使用本機配用的專用充電器
*我司始終致力于產品的升級不斷推陳出新，由此產品外型、技術指標、儀器特點等也有所改變，會另行通知*
