ESD防靜電門禁測試系統

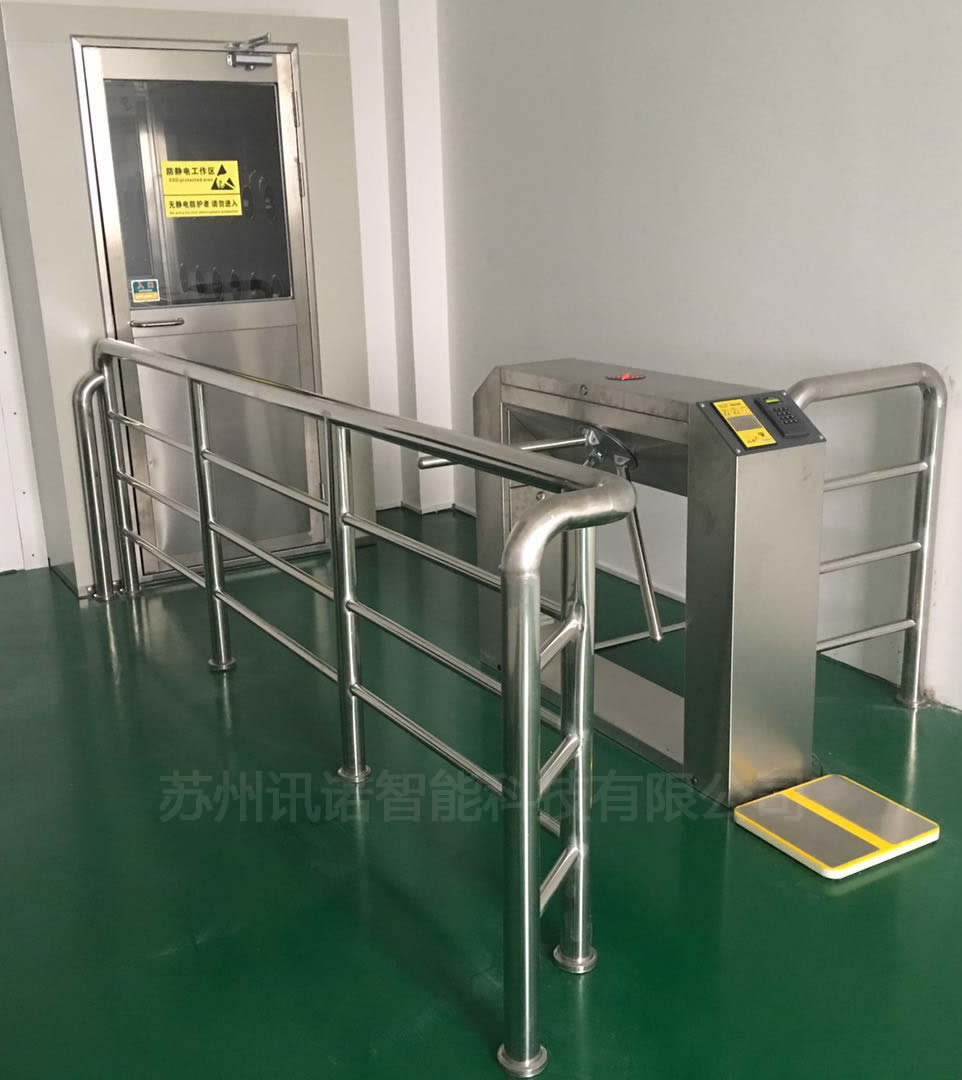

人體綜合靜電測試三輥閘門禁系統是集成三輥閘和人體綜合靜電測試儀為一體的靜電測試進出設備，這套設備的主要功能為兩種：一種為：所有員工必須在道閘上面進行人行靜電測試合格后方可通過轉動三輥閘進入工作區，否則禁止通行。第二種為：所有員工必須在道閘上刷卡并進行靜電測試兩者都合格后才可通過三輥閘進入工作區。
市面上主要常見的幾種人體靜電綜合測試方式如下:
(一) 單純的人體綜合靜電測試儀。
此種方式為舊有普遍的方式，但因?yàn)榇嬖谏厦嫣峒暗脑S多缺點及漏洞，且人為記錄較難取信或贏取委托客戶之滿意與信任，已慢慢不被客戶所接受。專業代工及生產企業已漸漸升級為防靜電門禁系統。
(二) 人體綜合測試儀+ 通道門禁或電子門禁。
此種方式為將人體防靜電測試更進一步結合門禁的加強管制方式。結合三棍閘(三叉門)、翼閘或電子門鎖等方式，由靜電測試儀測試通過時送出開門信號給電子門鎖或通道，測試通過才放行或開門。由以結合三棍閘(三叉門)通道管制為較普遍，雖然是以門禁方式加強了，但缺點是無法得知ESD測試報表，且測鞋或全測必須手動撥碼方式進行，在管理上較為不方便。
(三) 人體綜合測試儀+ ESD刷卡門禁系統+ ESD報表管理軟件。
此種方式為將人體防靜電測試更進一步結合刷卡及軟件管制方式。由于有些客戶檢查的重點偏重于ESD報表驗證是否人員每天確實ESD防靜電測試，不接受人工勾選之人為報表或管理階層精進管理方式;所以，有些較大的企業因入口場地受限、人員太多、或入口較多成本考慮，側重于ESD測試記錄報表化及數據庫化管理，可以產生各部門或人員ESD測試報表及分析測試狀況，節省人工管理成本及報表檢查，采用這樣的方式，缺點是無法落實及時避免未測試通過人員進入防靜電區，但可以倚靠ESD報表軟件自動Email測試異常人員報表及應測未測人員報表通知管理者做出相應處理。
(四)人體綜合測試儀+ 通道門+ ESD刷卡門禁系統+ ESD報表管理軟件。
靜電防護門禁系統是一套電腦化的防靜電測試門禁管理系統，軟件硬件配備齊全，可以單機、本地連接、TCP/IP通訊連接；系統主要是對通道進出進行權限的管理，并采取何種進出方式進行設置和管理；
靜電防護門禁系統可儲存所有的進出記錄、狀態記錄，存儲容量達30000多條，并能通過RS232或者RS485接口與電腦進行通訊，使操作變得更為直觀、簡便；本系統可以實現遠程開門，亦可實現遠距離實時監控；可以生成很多靜電測試報表，如：正常測試明細表、NG表、未測試表等；方便對生產的統計和管理。
靜電防護門禁系統使用目前先進的非接觸IC(ID)卡技術，采用射頻信號交換數據，免接觸，具有高保密，高可靠性；它具有磁卡、接觸式IC卡、光電卡無與倫比的優點。
訊諾防靜電門禁系統檢測步驟圖：
系統設置了八種檢測項以及進入方式：
1、 當測試儀測試靜電鞋和靜電手腕帶都OK時，進入門自動打開，允許進入
2、 當測試儀測試靜電鞋OK時，進入門自動打開，允許進入（靜電鞋的檢測左腳）
3、 當測試儀測試靜電鞋OK時，進入門自動打開，允許進入（靜電鞋的檢測右腳）
4、 當測試儀測試靜電手腕帶OK時，進入門自動打開，允許進入
5、 當測試儀測試靜電手腕帶OK時，靜電鞋的檢測左腳OK時，進入門自動打開，允許進入
6、 當測試儀測試靜電手腕帶OK時，靜電鞋的檢測右腳OK時，進入門自動打開，允許進入
7、 當測試儀遇到貴賓免測卡時，進入門自動打開，允許進入
8、 當測試儀遇到內部管理人員免測卡時，進入門自動打開，允許進入
上面的八種進入方式，對應的設置了八種類型的卡：
第一種 測試靜電鞋和手腕帶 測鞋和手腕帶/1類卡
第二種 只需測試靜電鞋左腳 測鞋/2類卡
第三種 只需測試靜電鞋右腳 測鞋/3類卡
第四種 只需測試手腕帶 測手腕帶/4類卡
第五種 測試手腕帶+左腳 測手腕帶+左腳 /5類卡
第六種 測試手腕帶+右腳 測手腕帶+右腳 /6類卡
第七種 外來貴賓 貴賓/7類卡
第八種 內部管理人員 管理專卡/8類卡
可根據不同的測試要求設置不同的測試卡權限。
橋式斜面三輥閘機介紹
整個產品外形采用國產標準(304號)不銹鋼板沖壓成型，造型美觀大方，防銹、耐用，能抵抗外力破壞。長方形機箱與通道閘桿構成的通道可為出入人員提供有序文明的通行方式，杜絕非法出入，并在緊急情況下快速控制落桿或收桿。閘機采用垂直落桿方式，當閘機通道閘桿落桿后可形成無障礙人行通道，便于緊急情況下的人員疏散為通行安全提供了保障。
功能特點
1.機芯設計合理可靠，噪聲小，內置自動緩沖裝置，運行平穩，使用壽命長。
2.具有斷電應急功能，閘桿斷電自動落桿，通電自動上桿。
3.具有方向提示LED燈，控制器帶有計數功能，LED數字顯示功能(可選)。
4. 兼容IC、ID、磁卡、條碼卡、防靜電等多種智能卡。
5.具有標準的輸入、輸出接口可與各種讀寫設備自由掛接、是系統集成商的最佳首選
6.可擴展為自動身份識別系統，實現門禁、考勤、收費等功能。
7.可與其他類型通道產品配合使用。
結構：框架結構/不銹鋼外殼
生產工藝：全電腦數控激光切割機生產
外形尺寸：長1200×寬280×高1000（mm）
重量：50Kg
閘桿長：機箱以外510(mm)
閘桿最大承受力：80Kg
閘桿工作驅動力：3Kg
閘桿傳動方式：電動
閘桿轉向：?jiǎn)蜗颉㈦p向（可選）；具有多種工作模式可供選擇，即可雙向讀卡限流，也可一邊讀卡、另一方向禁行，一邊讀卡、另一方向自由通行
限位采用編碼器控制（復位準）；
自動復位功能：開閘后，在規定的時間內未通行系統將自動上鎖，通行時間可調；
燈光提示：通行方向指示
采用光學孔位工作原理，對輸入控制信號沒有延時要求
工作環境：室內、室外(陰棚）
溫度：-10℃～50℃相對濕度：≤90%，不凝露
感應卡讀卡口尺寸：配帶標準安裝支架，或度身定做
開閘時間：0.2秒
通行速度：30人/分鐘
輸入接口：干接點信號或 12V電平信號或脈寬≥100ms的DC12V脈沖信號，驅動電流≥10mA；
